Bij het meten van dingen gebruiken de meeste mensen een liniaal of een meetlint in de vorm van een rolmaat. Maar er zijn tegenwoordig meer technologisch geavanceerde manieren om dingen te meten.

De MEAZOR 3D van Hozo Design is een compact apparaat waarmee je allerlei metingen met behulp van een precisie laser kunt uitvoeren. Hierna kun je de meetresultaten bekijken in de MEAZOR app en eventueel exporteren naar een andere app zoals AutoCad.

MEAZOR 3D afstandsmeter

De 'MEAZOR 3D Compact Laser Measure tool' is een apparaat dat een diodelaser gebruikt om snelle en nauwkeurige metingen te maken. De MEAZOR kan zes meetfuncties uitvoeren: afstandsmeting, niveaumeting, hoekmeting, punt-scan, bepalen van een kromme, meten en converteren van schaaleenheden.

Het apparaat is voorzien van een oplaadbare batterij die met behulp van een USB-C adapter kan worden opgeladen. Het apparaat kan worden verbonden met een speciale MEAZOR app voor het downloaden van metingen met behulp van een Bluetooth verbinding.

De MEAZOR heeft een zeer stijlvolle uitstraling door een aluminium behuizing en een glazen touchscreen aan de voorzijde. Hiermee kun je een functie selecteren en de instellingen van het apparaat wijzigen. De voorzijde is verder voorzien van zwart plastic waarop ook de aan- en uitknop terug te vinden is.

Op de achterzijde bevindt zich de USB-C connector voor het opladen van de oplaadbare batterij. Er is een standaard tripod schroefdraad om bevestiging op een statief mogelijk te maken. De zwarte schijf op de achterzijde is een opvouwbare standaard bedoeld voor het uitvoeren van verticale metingen. Met deze standaard uitgeklapt, staat het apparaat verticaal en stabiel. De standaard wordt in geopende stand gefixeerd met een kleine magneet.

De onderkant van het MEAZOR heeft een rol-wiel die het meten van gebogen oppervlakken mogelijk maakt. Deze wordt ook gebruikt door de schaal en liniaalfunctie. Op bovenzijde van het apparaat vind je de laser en sensor die de daadwerkelijke metingen uitvoeren.

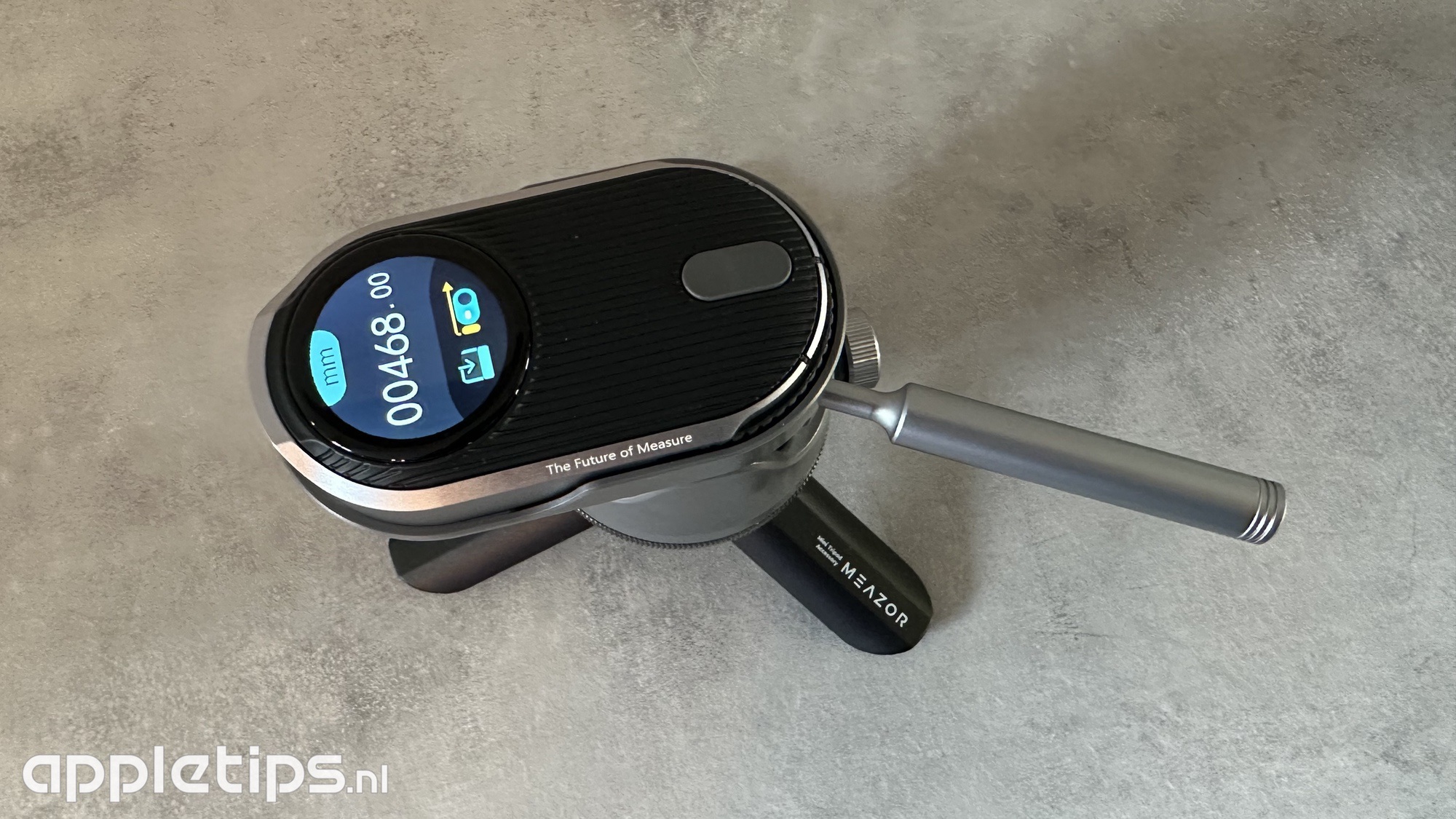

Het kleine statief dat bij het apparaat wordt geleverd, kan aan de achterkant van het apparaat worden bevestigd en zorgt voor een stabiele horizontale oriëntatie voor metingen. Omdat het statief aan het wiel is bevestigd, kan het apparaat naar wens 360º worden gedraaid, wat essentieel is voor de speciale punt en curve functies.

Acht verschillende functies

De MEAZOR 3D heeft zes verschillende functies die kunnen worden uitgevoerd voor het meten van afstanden en krommes. Daarnaast zijn er ook nog  2 pro-laser functies aanwezig.

Lasermeting – Dit is een basisfunctie die de laser gebruikt om een enkele afstandsmeting uit te voeren tot over een maximale afstand van 40 meter.

Schaalliniaal –Met deze functie kunnen metingen worden uitgevoerd met behulp van het rollende wiel aan de onderzijde. De meting wordt automatisch omgezet in verschillende eenheden of schalen. Deze functie kan worden gebruikt om een meting op een schaaltekening met verschillende schaalinstellingen om te zetten naar een andere lengte. In de praktijk is deze functie alleen nuttig voor schaaltekeningen zonder afmetingen of kleinere items die naar een groter formaat moeten worden opgeschaald.

Punt-scanner – Deze functie maakt gebruik van het statief en maakt het mogelijk een punt voor punt scan van een ruimte te maken door het apparaat te draaien.

Curve-scanner – Vergelijkbaar met de puntscanner, deze functie gebruikt het statief om een gebogen vorm in kaart te brengen. Hiervoor richt je het apparaat op de gebogen vorm en draai je de MEAZOR om de vorm te volgen en te scannen.

Waterpas – Deze functie is een tweedimensionale waterpas wanneer het apparaat plat op een oppervlak staat. Gebruik je de MEAZOR op zijn kant dan kan je gebruiken als een standaard waterpas.

Gradenboog – De grootte van een hoek kan met deze functie worden gemeten op basis van de beweging van het roterende wiel. De laser wordt hierbij gebruikt als referentiepunt.

Pythagoras - Hiermee kan de derde zijde van een rechthoekige driehoek worden bepaald op basis van twee metingen. Dit kan worden gebruikt om de hoogte of breedte van een object te meten.

Oppervlakte – De oppervlakte van een rechthoekige vorm kan met deze functie worden berekend op basis van twee metingen.

Instellingen voor eenheden

Via de Instellingen op de MEAZOR 3D krijg  je toegang tot het aanpassen van verschillende apparaat opties. Met behulp van 'Eenheden' kun je bijvoorbeeld switchen tussen metrische eenheden (mm, cm, m) en Engelse eenheden (inch, ft, yd).

Het is ook mogelijk om een schaaloptie te selecteren, hierbij heb je de keuze uit US-ARCH, US-ENG, METRIC-ARCH en METRIC-ENG. Deze schaalopties vertegenwoordigen de Amerikaanse (ook bekend als Engelse) en metrische eenheden in architecturale of technische schalen.

MEAZOR App

Het device kan met behulp van Bluetooth gekoppeld worden met de speciale MEAZOR-app. Deze app biedt extra functionaliteit en kan gratis worden gedownload in Apple App Store of Google Play Store.

Nadat de app is geïnstalleerd, moet je de MEAZOR 3D via Bluetooth koppelen met je iPhone of iPad. Zorg ervoor dat Bluetooth is ingeschakeld, selecteer het symbool met de drie balkjes in de linkerbovenhoek van het scherm en selecteer het tandwielsymbool om de instellingen te openen. Tik op 'Connect to device' en zoek de MEAZOR om deze te koppelen met de app.

Het hoofdscherm is een tekenraster dat kan worden gebruikt om handmatig diagrammen te maken of geïmporteerde scans aan te passen. Er zijn verschillende tekengereedschappen beschikbaar om wijzigingen in de geïmporteerde scans te maken.

MEAZOR

Categorie: Diensten, Ontwikkelaarstools Ontwikkelaar: HOZO DESIGN Co.,Limited iPhone, iPad  17+  34 MB DOWNLOAD GRATIS

•
•
•
•
•
•

Gebruik van de afstandsmeter

Om de MEAZOR in te schakelen, houd je de aan/uit-knop enkele seconden ingedrukt. Het hoofdscherm geeft je toegang tot 8 functies die toegankelijk zijn door over het touchscreen te swipen. Door naar links of rechts te vegen, kun je de gewenste functie activeren. Hiervoor kun je overigens ook het rol-wiel aan de onderzijde gebruiken.

Als je een bepaalde functie wilt afsluiten, druk je kort op de aan/uit-knop om deze te verlaten en de laser uit te schakelen. Het touchscreen is niet erg responsief, hierdoor kan het lastig zijn om de verschillende functies te selecteren. Hierin moet je een beetje handigheid in krijgen, het zal echter geen probleem zijn als je het apparaat regelmatig gebruikt.

Zodra een functie is geselecteerd, komen verschillende opties beschikbaar op basis van de meting. In de meeste functies kun je de eenheden en het referentiepunt op het apparaat vanaf het meetscherm wijzigen. Dit is handig omdat je dan niet terug hoeft te gaan naar de instellingen.

Wij hebben de MEAZOR 3D gebruikt over een periode van 2 weken. Na het apparaat in totaal 2 uur te hebben gebruikt moet deze weer worden opgeladen. Volgens de specificaties kan de levensduur van de batterij in sommige gevallen  45 minuten bedragen. Dit is alleen het geval bij maximaal stroomverbruik, wanneer de laser voor langere tijd achterelkaar wordt gebruikt voor het meten van lange afstanden.

De MEAZOR 3D in de praktijk

De lasermetingen werken zonder problemen. De ingebouwde opvouwbare standaard is hierbij erg handig, vooral voor verticale metingen. Het apparaat is hierdoor stabiel, zolang het oppervlak, maar vlak is. Het apparaat kan afstanden tot 40 meter supersnel en zonder problemen zeer accuraat meten.

Bij de schaalmeting functie gebruik je het rollende wiel om de meting uit te voeren. Als je de schaalverhouding instelt op 1:3, dan wordt de lengte weergegeven op basis van hoe ver je hebt gerold met het wiel maal de ingestelde schaal. Dit kan handig zijn als je een schaalmeting moet uitvoeren op een kaart of een andere tekening die op schaal is gemaakt.

Met de punt-scanner kun je een ruimte in kaart brengen. De truc hierbij is dat je alle hoeken in de ruimte scant. Je draait de MEAZOR totdat de laser op een hoek is gericht, tik op het scherm en draai dan naar de volgende hoek, enz. Hierdoor maak je een plattegrond van de ruimte. De plattegrond kan worden geëxporteerd naar de app waar de afmetingen en de totale oppervlakte worden berekend.

De waterpas functie werkt goed, hiervoor moet je de MEAZOR 3D op een vlakke ondergrond plaatsen om hem te kalibreren. Dit is vrij eenvoudig door de MEAZOR in de houder te plaatsen.

Na het uitvoeren van de metingen kunnen deze in de MEAZOR app worden gedownload, als deze is gekoppeld via bluetooth. Hierdoor kun je in de app een plattegrond of tekening maken en eventueel de maten aanpassen. De tekening kan worden geëxporteerd naar een .pdf-, .jpg- of .dxf-bestand. Deze laatste kan je dan openen in AutoCad.
