21 mei 2010

Verhelpen van de Mac Pro bluetooth problemen

Een groot aantal bezitters van een Mac Pro ondervinden problemen met het opzetten van Bluetooth verbindingen. Wanneer bijvoorbeeld de Magic mouse is gekoppeld aan de Mac Pro dan valt de verbinding regelmatig weg of is het in sommige gevallen is het zelfs niet mogelijk om een device te verbinden (pairen).

Het probleem wordt veroorzaakt door een verkeerd in elkaar gezette Mac Pro. Er zijn namelijk enkele series van de Mac Pro op de markt waarbij de antenne’s van de interne Airport en Bluetooth modules verkeerd zijn aangesloten. Gelukkig is zeer eenvoudig zelf aan te passen zonder dat je daarvoor een APR hoeft te bezoeken.

Volg de onderstaande procedure:

1. Open je Mac met behulp van de hendel aan de achterzijde.
2. Verwijder de zijpaneel.
3. Verwijder de tweede harddisk vanaf links gezien uit de tray.
4. Controleer de onderstaande verbindingen:

Wanneer de antennes fout zijn aangesloten dan is dat op de onderstaande manier gedaan:

Antenne ‘1’ aangesloten op de bovenste connector van de airport module.
Antenne ‘2’ niet aangesloten.
Antenne ‘3’ aangesloten op de onderste connector van de airport module.
Antenne ‘BT’ aangesloten op de Bluetooth module.

In dit geval zal de draadloze Airport module goed werken maar de bluetooth module performance problemen ondervinden.

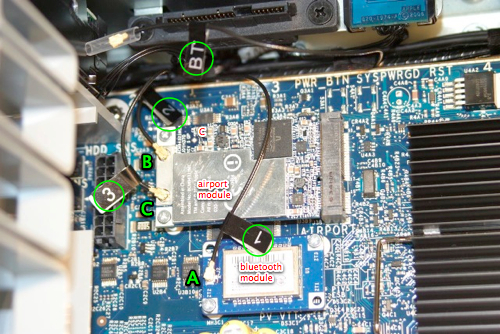

Door de antennes op de onderstaande manier aan te sluiten wordt het bluetooth probleem verholpen:

Antenne ‘1’ aangesloten op de Bluetooth module (A).
Antenne ‘2’ aangesloten op de bovenste connector (B) van de airport module.
Antenne ‘3’ aangesloten op de onderste connector (C) van de airport module.
Antenne ‘BT’ hoeft niet aangesloten te worden.

5. Plaats de harddisk terug in de tweede tray.
6. Plaats het zijpaneel weer terug.

Na het opstarten van je Mac Pro zal je merken dat de Bluetooth verbindingen nu zonder problemen werken.

Via: Macrumors




Gerelateerde tips:




Reacties


  • Anton Groeneschey 21 mei 2010 om 8:41

    zeer nuttig voor mij, volg met plezier alle tips van je kort bomdig en duidelijk, dank.

    groet Anton

  • patricia 21 mei 2010 om 9:16

    ehh…en hoe zit dat met de macbook pro?
    Ik krijg maar geen verbinding als ik bv. een ander device wil koppelen.

  • Publish Relations 21 mei 2010 om 15:33

    Knap uitgelegd inderdaad, maar wees wel beducht op het feit dat er vreemde storingen kunnen optreden wanneer je zonder juiste aarding met je handen aan de print plaat kot of aan iets dat ermee is verbonden. Door de statische ladingen die mensen allemaal bij zich dragen kan er ongezien veel schade woren aangericht. Technici die met elektronica werken zijn goed geaard ESD. Als het een foutje betreft van Apple zou ik toch gaan voor een officiële reparatie om erger te voorkomen.

  • Paul Sondervan 22 mei 2010 om 10:51

    Ik wist van deze oplossing, maar doordat ik nog Applecare had, heb ik dit nooit gedaan.
    Wel heb ik in het verleden de Bluetooth module laten vervangen omdat de werking inderdaad erg slecht was.
    Na vervangen was er nauwelijks verbetering en ik heb het draadloze toetsenbord en de draadloze muis van Apple aan de kant gegooid en maar weer een USB toetsenbord en muis in gebruik genomen.
    Nu Applecare is verlopen heb ik de draden aangesloten zoals in dit artikel en tot mijn verbazing werkt Bluetooth nu probleemloos.
    Top!

  • Frank 23 mei 2010 om 22:18

    Handige tip. Ik had inderdaad ook problemen met de Magic Mouse bij mijn mac pro (2006). Ik heb de bekabeling gecontroleerd, en blijkt ook bij deze verkeerd te zitten.

    kabel 2 lijkt echter te kort om bij de wifi module te komen en kan niet zien of deze ergens achter vast zit waardoor deze mogelijk het wel zou kunnen halen.

    Nog een tip over hoe deze kabel te verleggen zou zijn?

    PS. Nog bedankt voor de fantastische workshop @ iCreate Live :)

  • Frank 25 mei 2010 om 18:07

    Het is gelukt en BT werkt nu goed. Bedankt :)

    Door de aansluiting van Harddisk 1 en 2 los te schroeven, kon ik de antenne kabel verleggen waardoor deze het nu de afstand wel haalt.

  • Ge 26 mei 2010 om 8:36

    Ik heb deze bluetooth problemen bij mijn Macbook Pro. Is daar ook een oplossing voor..?

  • Jan Somers 15 juli 2010 om 11:14

    Helaas werkt deze tip voor mij niet.
    Mijn MacPro van juni 2009 ziet er na het verwijderen van disk 2 van binnen echt heel anders uit!

  • Evert Yntema 9 mei 2011 om 11:30

    Ik heb een MacBook Pro en een Magic Mouse. Zeker twee keer per dag ben ik de verbinding kwijt terwijl ik bezig ben (dus geen sluimerstand invloeden of zo).
    Ik moet dan weer opnieuw opstarten anders lukt het niet.

  • Hans-Peter van Velthoven 30 oktober 2013 om 12:03

    Vraag;

    Na het installeren van osX 10.9 ziet mijn Mac Pro geen bluetooth meer. Alles geprobeerd (wat er op internet te vinden is). Maar geen Bluetooth!!
    IS dit probleem bekend? En is er iets aan te doen?
    Mac Pro (mid 2010) 2x 2.4 quad core intel Xeon.

  • Jan Somers 31 oktober 2013 om 18:23

    Bij mijn Mac Pro ( van juli 2009 (CTO MBB71 MacPro 2 2.66 Ghz) doen zich de beschreven problemen met de muis ook voor, maar het binnenwerk ziet er heel anders uit dan op de foto in deze tip.
    Er is geen antenne te zien!
    Wat nu?
